Стандарты безопасности Daikin в отношении F-газов

Подробнее о различных стандартах безопасности, применимых к F-газам

Обеспечение соблюдения самых строгих законодательных норм в области здравоохранения и техники безопасности.

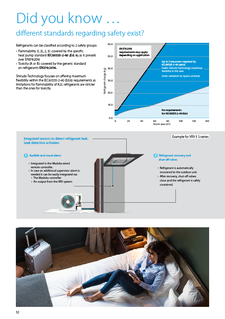

Знаете ли вы, что существуют разные стандарты в отношении F-газов?

Фактически, применяются 2 стандарта, регулирующие соблюдение правил безопасности в отношении R-32:

  • Общий стандарт для хладагентов EN378:2016
  • Специальный стандарт на продукт для тепловых насосов IEC60335-2-40 (ред. 6)

Начиная с 6-го издания стандарта IEC на продукт, были введены дополнительные меры для облегчения установки VRF на R-32…, при условии надлежащего применения производителем или установщиком.

«Daikin всегда стремилась сместить в свою сторону груз ответственности за монтаж системы от установщика при условии следования некоторым простым и понятным инструкциям».

В VRV 5 мы интегрировали 2 меры завода-изготовителя, чтобы гарантировать отсутствие ответственности со стороны партнеров по установке и полное соответствие блока стандарту IEC60325-2-40 (ред. 6).

Как эти 2 стандарта применяются на практике?

EN378:2016 предусматривает, что в случае, если применимым является специальный стандарт на продукт, он имеет приоритет перед общим стандартом. Поэтому огнеопасность регулируется IEC60335-2-40 (ред. 6).

Стандарты Daikin в отношении F-газов

В результате применения комбинированного стандарта хладагент классифицируется следующим образом:

Воспламеняемость Токсичность
Низкая токсичность Высокая токсичность
Без распространения пламени A1 B1
Меньшая воспламеняемость A2L* R-32 B2L*
A2 B2
Большая воспламеняемость A3 B3
*A2L и B2L — хладагенты с меньшей огнеопасностью и максимальной скоростью горения ≤10 см/с

Показатели токсичности и воспламеняемости влияют на минимальный размер помещения, в котором можно использовать блок.

Как связаны применяемые меры с площадью поверхности помещения?

Что следует учитывать с точки зрения дополнительных мер в отношении R-32?

Обзор ограничения на площадь помещения в соответствии с EN378:2016 и IEC60335-2-40 (ред. 6)

Токсичность

Хотя R-410A и R-32 классифицируются как «A» в EN378:2016, предел токсичности несколько отличается: 0,30 кг/м³ для R-32 против 0,44 кг/м³ для R-410A.

С другой стороны, заправка хладагента R-32 меньше, следовательно ограничения на площадь помещения меняется незначительно


Воспламеняемость

Стандарт на продукт IEC60335-2-40 (ред. 6) определяет всю информацию относительно общего количества хладагента и минимальной площади поверхности помещения, в зависимости от дополнительных принятых мер.

График воспламеняемости

Область 1: Область применения без каких-либо мер

  • Обычно сплит-системы и Sky Air попадают в эту область благодаря очень низкой заправке хладагента.
  • Типичная установка мини-VRV, содержащая 6,5 кг хладагента, требует минимальной площади поверхности помещения 39 м2 (1)

Область 2: Расширенная область применения VRV 5, предусматривающая использование 2 мер от завода-изготовителя.

  • Решение Daikin, позволяет использовать полный потенциал системы VRV с минимальной площадью поверхности помещения до 10,0 м2(1)

(1) Для систем с заправкой 6,5 кг хладагента и внутренних блоков, установленных на высоте не менее 1,8 м, выше самого низкого подземного этажа

Самое гибкое решение от Daikin


Самое гибкое решение: две меры, интегрированные в систему

  • Не требуется никаких дополнительных затрат или расчетов для применения мер на объекте
  • Никаких хлопот или дополнительных временных затрат при установке
  • Никакого риска ошибок благодаря программе подбора Xpress

Протестировано и утверждено независимой организацией
